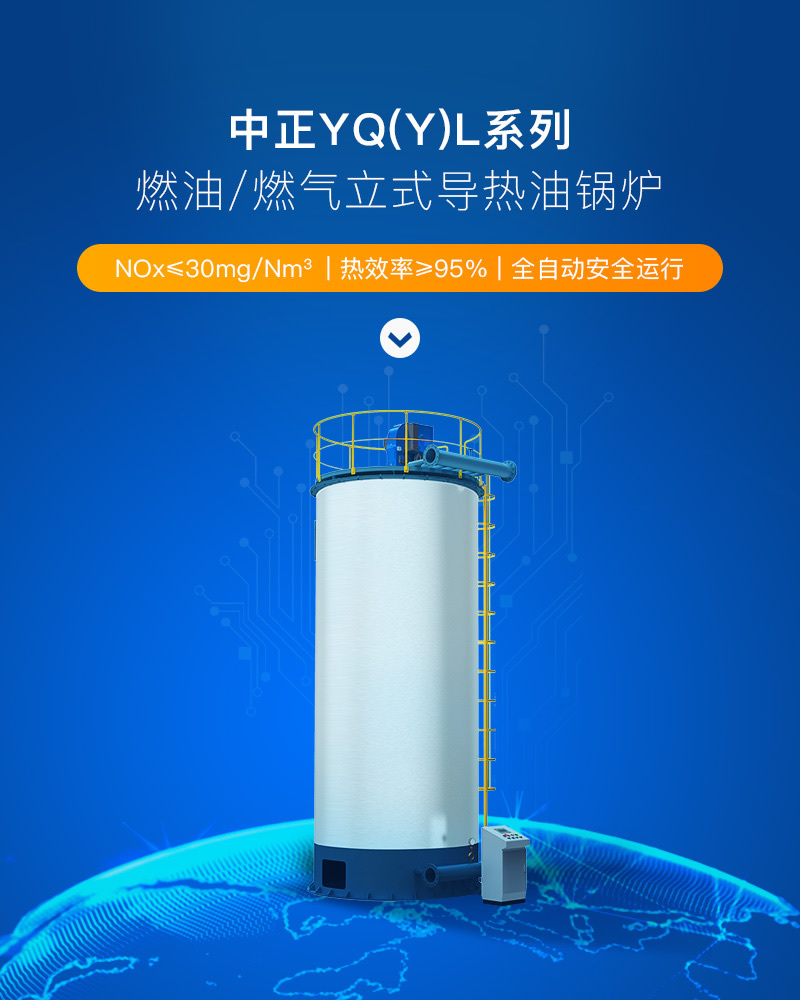

![YQL系列燃油燃气立式导热油锅炉](/2/yql_01.jpg)

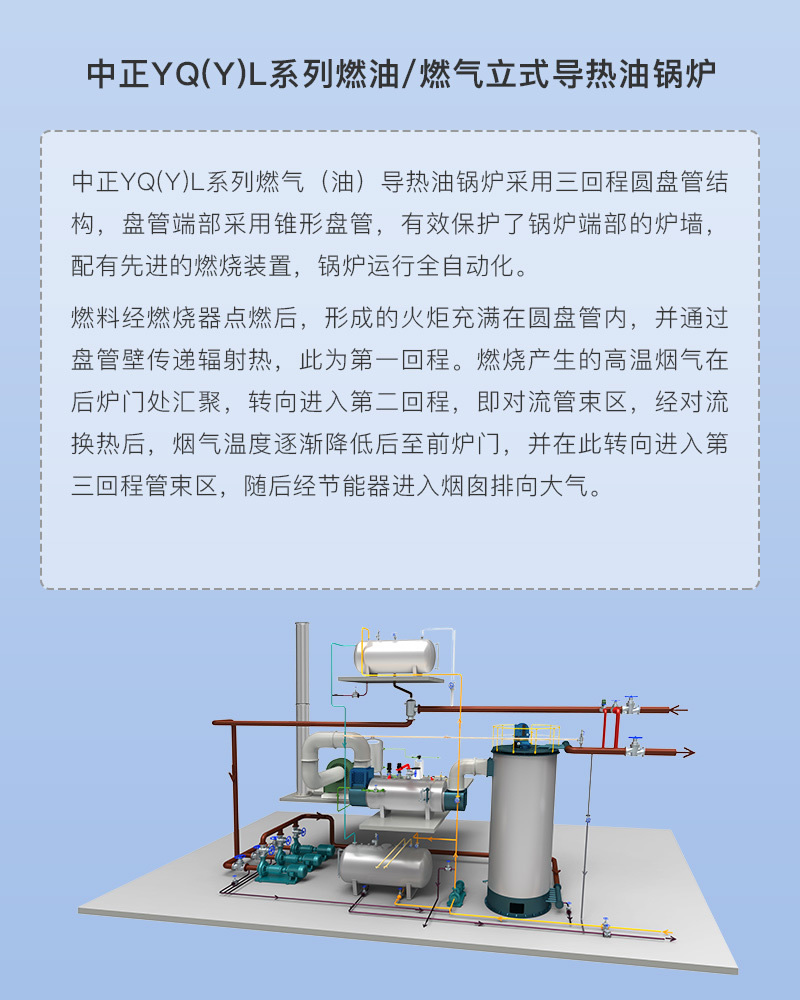

![YQL系列燃油燃气立式导热油锅炉](/2/yql_02.jpg)
![YQL系列燃油燃气立式导热油锅炉](/2/yql_03.jpg)

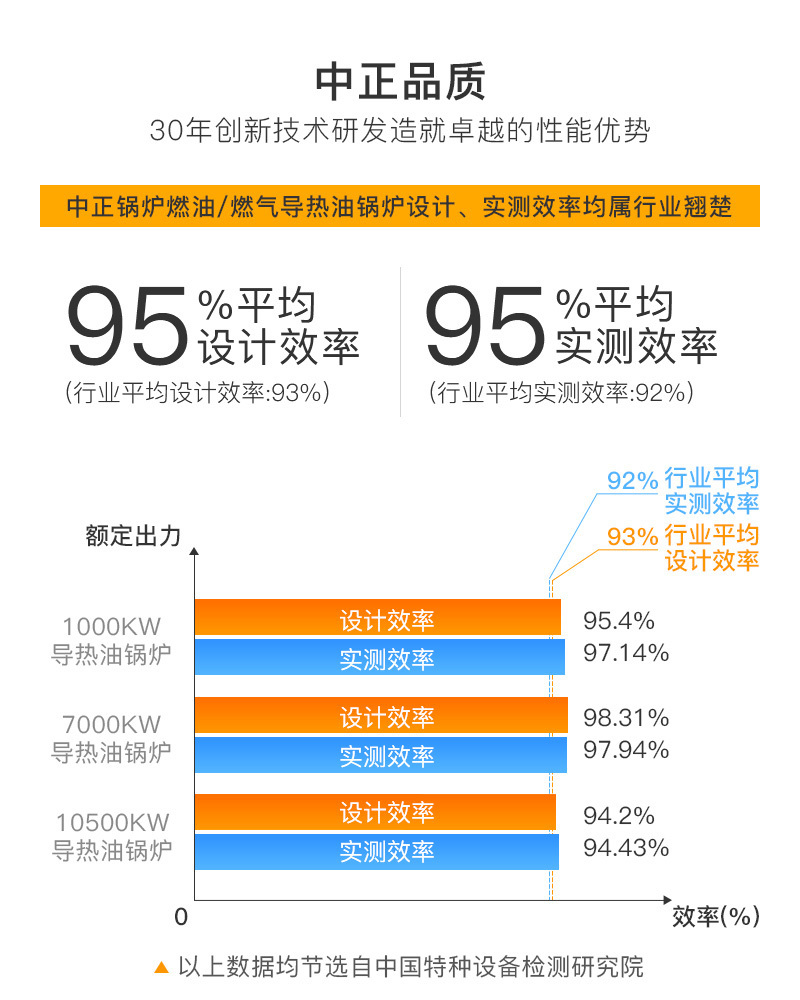

![YQL系列燃油燃气立式导热油锅炉](/2/yql_04.jpg)
![YQL系列燃油燃气立式导热油锅炉](/2/yql_05.jpg)
![YQL系列燃油燃气立式导热油锅炉](/2/yql_07.jpg)
![YQL系列燃油燃气立式导热油锅炉](/2/yql_08.jpg)
数字化制造
·钢管下斜采用数控三维激光切割机。
·圆盘管制作采用数控盘管生产线,一次成形,无需整形。
全氩弧焊接
·管子对接均采用自动氩弧焊接工艺,同时对焊缝进行X射线实时成像,杜绝不合格焊缝进入盘管生产线。
操作更简单
锅炉整装出厂,便于安装、调试、使用
全自动运行、燃烧、高位罐液位、出口温度及流量均自动调节、自动保护。
进出口采用两端法兰和法兰盖结构,方便锅炉房管道安装及布置。
燃料更节省
内侧采用优质的保温材料,外用不锈钢板,最大限度降低散热损失,改善操作环境。
多层密排管束及每圈多个起密封固定作用的圈钢,杜绝烟气短路。
出厂时残留水份被清除干净,系统排水时间由12天减少为2天。
运行更安全
内圈盘管流量更大,在高温运行时更安全可靠。
锥形盘管,有效保护了锅炉端部的炉墙及顶部燃烧器。
锅炉型号 | 额定供热量(KW) | 额定供热量(x104kcal/h) | 设计使用温度(≤℃) | 额定工作压力(MPa) | 热效率(≥%) | 系统装机容量(KW) |
YQL-7000Q | 7000 | 600 | 320 | 0.8 | 95 | 140 |
YQL-8200Q | 8200 | 700 | 320 | 0.8 | 95 | 140 |
YQL-9400Q | 9400 | 800 | 320 | 1 | 95 | 200 |
YQL-10500Q | 10500 | 900 | 320 | 1 | 95 | 200 |
YQL-12000Q | 12000 | 1000 | 320 | 1 | 95 | 240 |
YQL-14000Q | 14000 | 1200 | 320 | 1 | 95 | 320 |
YQL-16500Q | 16500 | 1400 | 320 | 1 | 95 | 380 |
YQL-18000Q | 18000 | 1600 | 320 | 1 | 95 | 450 |
YQL-21000Q | 21000 | 1800 | 320 | 1 | 95 | 520 |
YQL-23300Q | 23300 | 2000 | 320 | 1 | 95 | 600 |
YQL-26000Q | 26000 | 2200 | 320 | 1 | 95 | 700 |
YQL-29200Q | 29200 | 2500 | 320 | 1 | 95 | 825 |
